Гидроклапаны обратные встраиваемые МКОВ


Назначение

Гидроклапаны обратные встраиваемые предназначены для пропускания потока рабочей жидкости только в одном направлении и запирания в обратном. Область применения гидроклапанов обратных - гидроприводы прессов, станков, литейных и литьевых машин, а также другого оборудования.

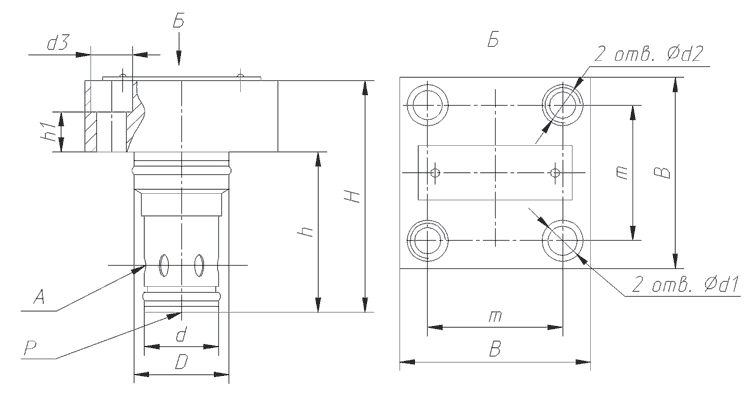

Шифр гидроаппарата Н не более h не более h1 ±t2/2 D e9 d e9 d1 H14 d2 7H d3 h14 B m ±0,1
МКОВ-16/3Ф
МКОВ-25/3Ф
МКОВ-32/3Ф
76
98
112
56
72
85
9
10
7
32
45
60
25
34
45
9
14
17
M12
M16
M20
14
20
26
65
85
85
46
58
70


Технические характеристики

Наименование параметра Величина
16 мм 25 мм 32 мм
Давление на входе, МПа:
номинальное
максимальное

32
42

32
42

32
42
Расход рабочей жидкости, л/мин:
номинальный
максимальный

100
200

160
450

320
750
Внутренняя герметичность (максимальные внутренние утечки), см 3 /мин 0,5
Номинальный перепад давлений
- для исполнения по давлению открытия
0,05 МПа
0,15 МПа
0,3

- без пружины основного клапана


0,25
0,4
0,6

0,18


0,25
0,35
0,55

0,07


0,25
35
0,5

0,12


Структура условного обозначения



Условное графическое обозначение

P - отверстие для входа рабочей жидкости под давлением;
A - отверстие для присоединения к другим устройствам.

Состав, устройство и работа изделия

Обратный клапан состоит из гильзы 1, в которой размещён клапан 2, пружины 3, переходной втулки 4 и фланца 5.
Обратный клапан размещён в монтажном гнезде гидроблока и уполтняется резиновыми 6 и 7, а также защитными 8 и 9 кольцами.
Клапан 2, имеющий возможность осевого премещения в гильзе 1, прижат пружиной 3 своей конической поверхностью к острой кромке гильзы 1, обеспечивая герметичное разделение гидролиний подвода Р и отвода А.
Обратный клапан работает следующим образом.
Подведённый в гидролинию Р (с торца гильзы 1) поток рабочей жидкости воздействует на клапан 2 и, преодолевая усилие пружины 3, перемещает его вдоль оси гильзы 1. При этом обеспечивается пропускание потока рабочей жидкости в гидролинию А.
При подводе потока рабочей жидкости в гидролинию А (сбоку гильзы 1) клапан 2 под воздействием пружины 3 и давления рабочей жидкости прижимается к острой кромке гильзы 1 и герметично разделяет гидролинию А и Р.

1 - гильза;
2 - клапан;
3 - пружина;
4 - втулка переходная;
5 - фланец;
6, 7 - кольца резиновые;
8, 9 - кольца защитные;
Р - гидролиния подвода;
А - гидролиния отвода;
